YG150B-22(银钢mini sidercar S55)迷你边三轮装配调试指南
目录
一、部件明细
二、装配说明
三、调试方法
四、温馨提示
一、部件明细
|
名称 |
数量（件） |
|
迷你整车 |
1 |
|
车厢部件 |
1 |
|
边轮部件 |
1 |
|
制动拉板 |
1 |
|
六角法兰面螺栓M12×40 |
2 |
|
六角法兰面螺栓M12×65 |
2 |
|
六角法兰面螺栓M10×60 |
2 |
|
六角法兰面螺栓M10×45 |
4 |
|
六角法兰面锁紧螺母M10 |
6 |
|
六角法兰面锁紧螺母M12 |
2 |
|
销轴6×16 |
2 |
|
平垫圈6 |
2 |
|
开口销 |
2 |
|
扎带7*135 |
4 |
二、装配说明
1、边轮部件装配
所需部件：边轮部件、车厢部件、2件螺栓M12×40、2件螺栓M12×65、2件锁紧螺母M12
装配步骤：
A、用钥匙打开坐垫锁，取下坐垫；

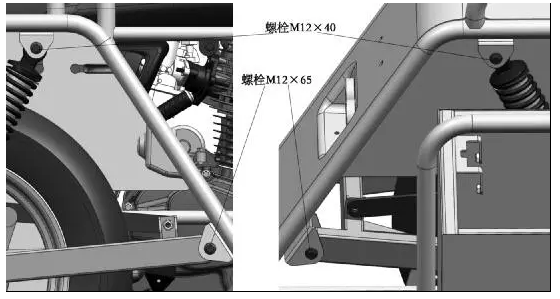

B、装配边轮平叉，取出螺栓M12×65，分别从车厢上相应装配支耳位置外侧向中间穿入螺栓，套上锁紧螺母M12；（见图1）
C、装配边轮减震器，取出螺栓M12×40，分别从车厢上相应装配支耳位置外侧向中间穿入螺栓；（见图2）
D、边轮平叉组合螺栓、螺母装配到位后紧固；

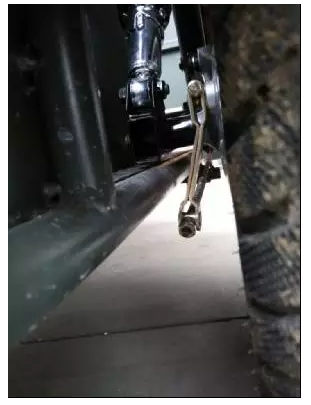

E、将边轮制动拉杆后部与边轮制动器装配到位。（见图3）
图1- 图2
图3
2、车厢部件与迷你整车部分连接
所需部件：车厢部件、迷你整车、2件螺栓M10×60、4件螺栓M10×45、6件自锁螺母M10、

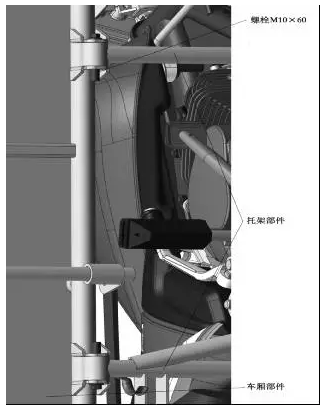

A、取出螺栓M10×60按照图示方式将托架两横管衬套与车厢左侧底部支耳连接，套上M10自锁螺母，不紧固。（见图4）

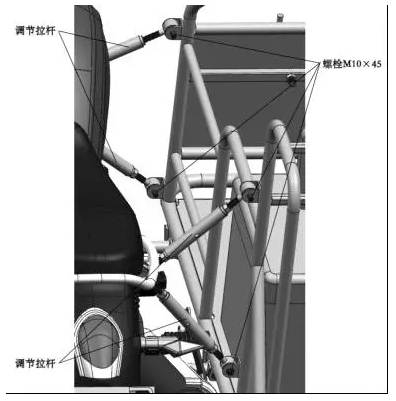

B、将两轮车上的4根调节拉杆分别与车厢左侧的4个支耳连接、同时紧固该步骤螺栓、螺母。（见图5）
图4（注：这两颗螺栓先不紧固）
图5
3、边轮制动拉板装配
所需部件：制动拉板、2件销轴6×16、2件垫圈6、2件开口销

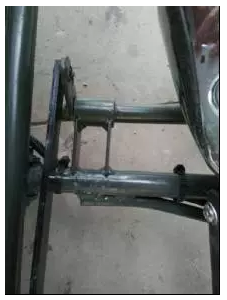

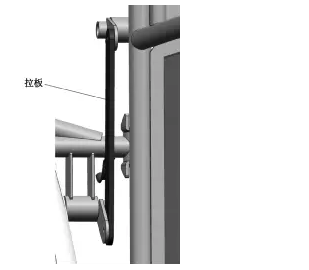

A、将制动拉板两端分别与托架和车厢上的制动转轴支耳连接，穿入销轴，套上垫圈，再将开口销插入销轴相应孔内装配到位。（见图6）
图6（注：拉板位置在两安装支耳中间）
4、副线装配
所需部件：4件扎带7×135
A、副线按照图7所示走线，用2件扎带7*135按照图示捆扎；
B、按照图8所示，根据车厢上线夹位置布置副线，在适当位置将副线接口与车厢上的转向灯和位置灯接口连接，然后用副线上的胶套将接口部位包好，2件扎带捆扎封口固定在线夹或者附近焊管上；
A、拆下侧支架组合。
图7
图8
三、调试方法
按“装配说明”相应步奏，完成整车装配后，为达到最佳骑行效果，需对边斗调节杆进行调试。
A：将起子插入调节杆中部，转动调节杆；
B：按（图9. 图10）所示尺寸调整；
C：紧固调节杆两端锁紧螺栓。

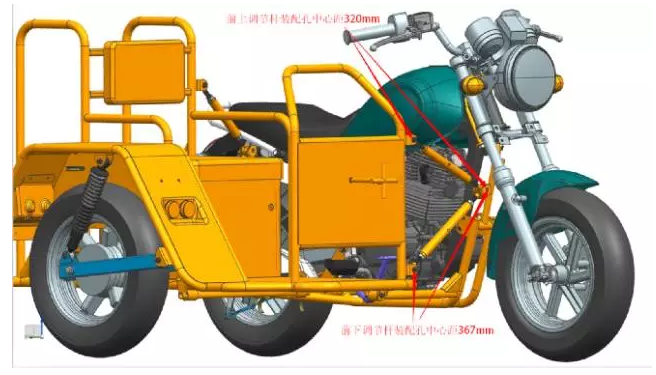

图9

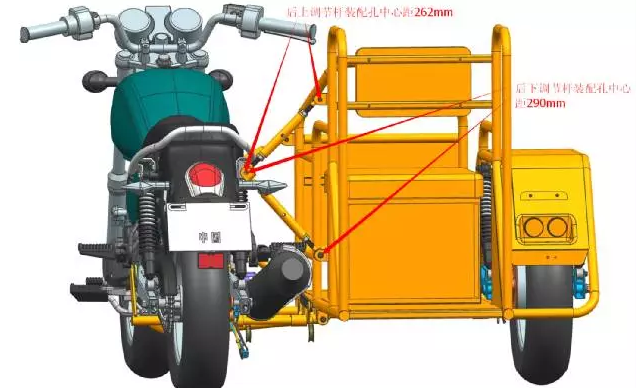

图10
四、温馨提示
1.边轮与整车需要按外包装箱所贴条码，一一对应装配。
2.车厢部分限载100Kg；
3.在紧急情况下制动,需同时操控前、后制动。
4.在高速行驶过程中，请勿急转方向，将会导致整车侧翻。
5.边三轮不同于普通两轮摩托车，高速行驶时方向把有轻微摆动为正常现像，请紧握方向把。
前上调节杆装配孔中心距320mm 前下调节杆装配孔中心距367mm
